En el artículo de hoy te ofrecemos una tabla con todos los códigos de error de la caldera Saunier Duval Themaclassic. La línea ThemaClassic incluye tanto calderas atmosféricas como estancas. Todas son mixtas (calefacción más agua caliente), pero algunas producen el ACS de forma instantánea, mientras que otras incorporan un acumulador. Esto influirá en las averías y en sus soluciones.
Los modelos Saunier Duval ThemaClassic ya están descatalogados, y por eso no es fácil hallar los manuales. Por eso, hacia el final de este artículo, te daremos enlaces a los manuales de los modelos que hemos usado como referencia. Se trata de enlaces a la web oficial de Saunier Duval España.
Adquiere en Suner los repuestos Saunier Duval de tu negocio
Nuestro catálogo de referencias de recambios Saunier Duval es muy amplio. Tenemos disponibles los despieces completos de muchos modelos de calderas, incluidas las Themaclassic.
Puedes acceder a todos los repuestos Saunier Duval disponibles en Suner utilizando el primer enlace de la siguiente lista. En cambio, para acceder a una lista exhaustiva de los recambios Saunier Duval ordenados según los modelos de calderas, utiliza el segundo enlace de la lista, y una vez en el buscador avanzado de Suner, selecciona en el menú desplegable el modelo de caldera cuyos recambios necesites. Los otros enlaces de la lista te conducen directamente a los repuestos de los modelos ThemaClassic disponibles en Suner. El último enlace de la lista te da acceso a nuestro buscador especializado de repuestos para caldera.
- Accede a todos los repuestos Saunier Duval disponibles en Suner
- Repuestos Saunier Duval organizados por modelos de caldera
- Repuestos para caldera Saunier Duval ThemaClassic F 24 E
- Repuestos para caldera Saunier Duval ThemaClassic F 24 E (SH73LL50,SH73NL50)
- Repuestos para caldera Saunier Duval ThemaClassic F 25 E0249
- Buscador especializado en recambios de calderas de la web de Suner
Somos Distribuciones Suner, una empresa española especialista en recambios de caldera para profesionales y técnicos del sector. Tenemos más de 40 años de experiencia. Nuestro catálogo excede las 30.000 referencias de repuestos de más de 300 marcas del mercado. Tenemos 14.000 clientes satisfechos en más de 30 países, y vendemos más de 300.000 productos al año.
Garantizamos entregas urgentes y seguras de los repuestos que adquieras con nosotros. Si completas tu pedido antes de las 17.30 - 18.00, recibirás tu compra antes de las 10 de la mañana del día siguiente, justo al inicio de la jornada laboral.
Cómo resetear cuando hay Códigos de error en la caldera Saunier Duval Themaclassic
Para comprender mejor los códigos de error de las calderas Saunier Duval Themaclassic, hay que aclarar algunas cosas.

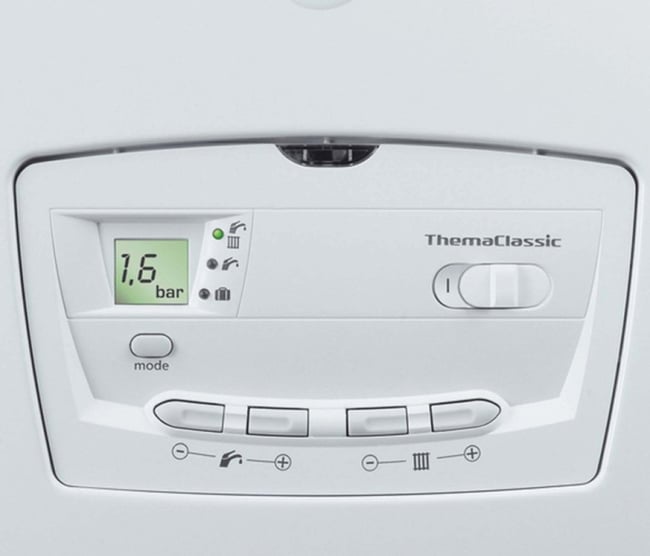

En los manuales de las ThemaClassic, se denomina “testigo” o “testigo de funcionamiento” a un foco LED alargado que se halla en la parte superior del panel de control. Su función, en caso de que pase de color amarillo fijo a rojo parpadeante, es indicar que ha ocurrido un bloqueo en la caldera, y que se debe mirar en la pantalla para ver de qué código de error se trata.
Según el manual, una solución genérica para cualquier tipo de código de error en la caldera Saunier Duval Themaclassic, es rearmar o resetear. La manera de rearmar es simple. Hay que localizar la tecla móvil de Encendido/Apagado en el panel de control, y a continuación:
- Desplazar la tecla hacia la izquierda hasta que aparezca el círculo.
- Esperar 5 segundos.
- Desplazar la tecla hacia la derecha hasta que aparezca la línea vertical.
Se pueden ver más detalles sobre el testigo, el indicador de funcionamiento y el resto de las teclas de las ThemaClassic, en el esquema del acápite titulado «Características de las calderas Saunier Duval ThemaClassic», más adelante en este mismo artículo.
Tabla de códigos de error de las calderas Saunier Duval Themaclassic
Los manuales de la ThemaClassic sólo aclaran hasta 6 o 7 códigos de error (a veces menos): de F1 a F5, más un par de códigos genéricos de falta de presión en el circuito primario o de fallo de corriente eléctrica. Para el resto de los errores que puedan notificarse en la pantalla de la caldera, el usuario debe contactar al SAT o a un técnico cualificado.
|
CÓDIGOS DE ERROR CALDERAS SAUNIER DUVAL THEMACLASSIC (C25/CAS25/F25/FAS25) |
||
|
CÓDIGO |
AVERÍA |
SOLUCIÓN |
|
El indicador de funcionamiento está apagado |
Problemas con la corriente eléctrica: corte del servicio, falso contacto o cortocircuito. |
Restablecer la corriente eléctrica. En cuanto se restablezca, la caldera se pondrá automáticamente en servicio. |
|
F1 / F4 |
La caldera intenta encender automáticamente hasta 3 veces, y al fallar el encendido, se bloquea, se enciende el testigo y se muestra el código F1 o F4 en la pantalla del panel de mandos. Esto es síntoma de una falla de combustible o cualquier otro problema de encendido. |
Verificar si se acabó el combustible, si ha habido un corte, si hay tupiciones en la instalación de gas, si la llave de gas está cerrada, si hay fugas, si el regulador de gas es adecuado o los inyectores están tupidos. Todas las reparaciones debe hacerlas un técnico cualificado. |
|
F2 / F3 |
Bloqueo de seguridad por falta de tiro (salida de humos). Bloqueo de seguridad por falta de aire (toma de aire). La caldera se detiene por 20 minutos y hace hasta 2 intentos por reiniciar. Al tercer intento se bloquea. |
Verificar y corregir si hay obstrucciones parciales o totales en la salida de gases o en la toma de aire, o si el ventilador está atascado o averiado. Destrabarlo o remplazarlo según corresponda. |
|
F5 |
Bloqueo de seguridad por sobrecalentamiento. |
Verificar si entró aire en la instalación y purgar si es necesario. Verificar si la bomba de circulación se bloqueó o se averió, y desbloquearla o remplazarla según corresponda. |
|
El indicador de presión parpadea en la pantalla, y se visualiza una presión de ≤ 0,5 bar. |
Este comportamiento de la caldera indica que hay falta de agua en la instalación de calefacción. |
Para recargar de agua el sistema, hay que abrir la llave azul situada debajo de la caldera y permitir que el agua entre hasta que la presión alcance aproximadamente 1 bar. Si el rellenado debe realizarse con frecuencia, puede haber fugas de agua que reparar. |
Descarga la documentación oficial ThemaClassic usada como referencia
Como prometimos al inicio, aquí tienes los enlaces de consulta o descarga de los manuales ThemaClassic que usamos como referencia para el presente artículo. Los modelos de referencia han sido los ThemaClassic C 25, C AS 25, F 25 y F AS 25. Se trata de enlaces oficiales, directos al sitio web de Saunier Duval de España.
El primer enlace es del manual de instalación, que siempre es el más completo porque es para técnicos. El segundo enlace es el del manual de instrucciones de uso, que es para el usuario y siempre es más escueto. El tercer enlace te conduce a la página de producto de las ThemaClassic mencionadas. Aunque las ThemaClassic ya están descatalogadas, a día de hoy mantienen su página en la web de Saunier Duval, y allí puedes encontrar información precisa sobre estos modelos.
- Manual de instrucciones de instalación de las calderas ThemaClassic C 25 / C AS 25 / F 25 / F AS 25
- Manual de instrucciones de uso de las calderas ThemaClassic C 25 / C AS 25 / F 25 / F AS 25
- Página oficial de producto de ThemaClassic en la web de Saunier Duval en español
- Página de búsqueda de documentación técnica Saunier Duval
El cuarto enlace de la lista te dirige al buscador de documentación de la web de Saunier Duval. Allí podrás buscar la información y la documentación que necesites de cualquier modelo de la marca.
Características de las calderas Saunier Duval ThemaClassic
Las calderas ThemaClassic de la serie C (C 25 y C AS 25) son de tecnología atmosférica. Esto significa que toman el aire para la combustión del local en que están instaladas. Debido a este motivo, es necesario que la instalación se realice en locales bien ventilados.
Por otra parte, las calderas ThemaClassic de la serie F (F 25 y F AS 25) son de tecnología estanca. Gracias a esto, la toma de aire para la combustión y la expulsión de gases residuales de la combustión se realizan a través de sendas tuberías herméticas (a veces concéntricas o coaxiales) conectadas directamente con el exterior de la casa.
Las Themaclassic C 25 y F 25 son calderas murales mixtas (calefacción + agua caliente sanitaria instantánea), con potencia variable y encendido electrónico. Las Themaclassic C AS 25 y F AS 25 también son murales y mixtas, pero en vez de agua caliente instantánea incorporan un interacumulador externo. También son de potencia variable y encendido electrónico.

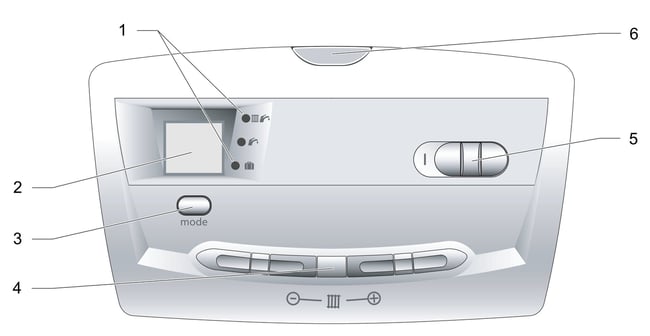

Esquema numerado del panel de control de las calderas ThemaClassic C25 y F25
Leyenda del esquema
- Indicador del modo de funcionamiento.
- Pantalla de información: Presión del circuito calefacción (bar), temperatura del agua (°C) y códigos de error.
- Selección del modo de funcionamiento.
- Selector de la temperatura del circuito calefacción.
- Interruptor Encendido/Apagado.
- Testigo de funcionamiento: Si está fijo y amarillo, indica que el quemador encendido y la caldera funciona normalmente. Si está rojo y parpadea, indica que hay anomalía.
