Despiece de la caldera Domusa Clima Mix

En este artículo del blog de Suner realizaremos un despiece de la caldera Domusa Clima Mix. Como tal vez ya hayas comprobado, es extremadamente escasa la información que hay online sobre este modelo de caldera del conocido fabricante vasco Domusa. Esto se debe a que se trata de un modelo descatalogado y antiguo, lo que significa que no es tarea fácil realizar un despiece de la caldera Domusa Clima Mix.

La línea de calderas Domusa Clima Mix (que se compone de las calderas Clima Mix y de sus hermanas las calderas Clima Mix FD-30) comparte recambios con la línea Domusa Clima Plus. Por lo tanto, el presente despiece se puede aplicar a todas las calderas que entren dentro de las líneas que hemos mencionado. Es lógico que aquí también incluyamos el despiece de los quemadores que usan estas calderas, que son el Domusa Domestic D3 y el D4.

Adquiere en Suner todos los repuestos Domusa de tu negocio

Somos Distribuciones Suner, una empresa española con casi medio siglo de experiencia en el sector de la distribución de repuestos de caldera para profesionales y técnicos del sector. Ponemos a disposición de tu negocio nuestro amplio catálogo de referencias de recambios Domusa. Realizamos envíos urgentes y seguros. Si completas tu pedido antes de las 17.30 - 18.00 horas, recibirás tu compra antes de las 10.00 de la mañana del día siguiente.

• Todos los recambios Domusa disponibles en Distribuciones Suner

Despiece de componentes de la caldera Domusa Clima Mix

La Domusa Clima Mix es una caldera mixta (calefacción + agua caliente sanitaria). Funciona a gasoil, como muchas calderas Domusa. No es una caldera mural sino de suelo o de pie, también como muchas calderas Domusa. Tiene una potencia nominal de 28 kW, que genera unas 24,166 kcal/h. Sus medidas son: 84 cm de altura x 45 cm de ancho x 65 cm de profundidad. Su peso total es de 100 kg.

Su cámara de combustión es estanca, y ello implica un gran paso de avance en cuanto a ahorro de energía con respecto a la tecnología atmosférica, que es todavía más antigua. Debido a su tecnología estanca, esta caldera incorpora una boca posterior de 150 mm destinada a la instalación de una chimenea inoxidable de doble pared.

Leyenda del despiece de la caldera Domusa Clima Mix

1. Vaso de expansión.
2. Quemador (ver más adelante el despiece del quemador).
3. Válvula de seguridad.
4. Purgador automático.
5. Alojamiento para bulbos.
6. Bomba de circulación.
7. Llave de llenado.
8. Válvula antirretorno.
9. Válvula inversora de tres vías.
10. Intercambiador de agua caliente sanitaria (ACS).
11. Llave de vaciado.
12. Válvula reguladora de caudal.
13. Microinterruptores de flujostato.

Despiece de componentes de la caldera Domusa Clima Mix FD-30

La Domusa Clima Mix FD-30 es muy semejante a su hermana de serie, la Domusa Clima Mix, que vimos más arriba. Se trata de una caldera mixta (calefacción y agua caliente sanitaria). Funciona a gasoil o gasóleo y su instalación es en el suelo, no mural.

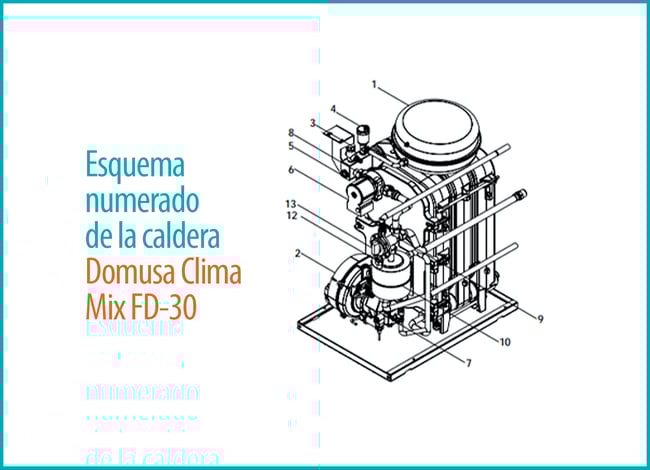

Leyenda del despiece de la caldera Domusa Clima Mix FD-30

1. Vaso de expansión.
2. Quemador (ver más adelante el despiece del quemador).
3. Válvula de seguridad.
4. Purgador automático.
5. Alojamiento para bulbos.
6. Bomba de circulación.
7. Llave de llenado.
8. Válvula antirretorno.
9. Válvula inversora de tres vías.
10. Intercambiador de agua caliente sanitaria (ACS).
11. Llave de vaciado.
12. Válvula reguladora de caudal.
13. Microinterruptores de flujostato.

Despiece del quemador Domusa Domestic D3 / D4

Como dijimos al inicio, la caldera Domusa Clima Mix utiliza los quemadores de las series Domusa Domestic D3 y D4. El quemador Domestic viene equipado con una bomba autoaspirante, que
hace posible la aspiración del combustible desde un depósito instalado a un nivel más bajo que el
quemador. Una condición para esto es que la depresión medida con el vacuómetro en la bomba no puede superar los 0,4 bar (30 cmHg).

La aspiración de combustible nunca debe alcanzar el fondo del depósito. Siempre hay que dejar una distancia mínima de 10 cm con respecto al fondo. De lo contrario, pueden ocurrir averías y tupiciones debido a los residuos. De ser posible, se recomienda usar un kit de aspiración que incorpore un flotador. En las instalaciones que lo permitan, los retornos de combustible deben realizarse a través de un filtro de recirculación que incorpore un purgador de aire. Gracias a esto se evitarán oxidaciones en la bomba de gasóleo.

La leyenda del esquema numerado del despiece del quemador Domusa Domestic D3 / D4, se muestra en la siguiente tabla.

DESPIECE DEL QUEMADOR DOMUSA DOMESTIC D3 / D4
NÚMERO	CÓDIGO	DENOMINACIÓN
1	CFER000074	Pasacables
2	CFER000033	Pasacables
3		Fijación de línea
4	CQUE000027	Cable del precalentador
5	CTOE000063	Línea de quemador D3
6	CQUE000022	Disco turbulador D3
7	CQUE000019	Juego de electrodos
8	CQUE000045	Ventilador del quemador D3
9	CQUE000144	Clapeta del quemador D3
10	CQUE000095	Soporte de regulación de aire
11	CTOE000064	Tornillo de regulación aire
12	CQUE000151	Placa reguladora de aire D3
13		Tapa de regulación de aire
14	CQUE000028	Cañón del quemador D3
15	SATQUE0001	Brida
16	CQUE000033	Junta de brida del quemador
17		Soporte del transformador
18	CQUE000129	Base de la caja de control
19	CQUE000159	Transformador
20	CQUE000169	Caja de control
21	CQUE000012	Latiguillo de gasóleo
22	CTOE000065	Contra rosca M-M 1/4"
23	CQUE000055	Filtro de gasóleo
24	CTOR000007	Racor codo 4 x 2,7 g 1/8
25	CQUE000011	Bomba de gasóleo Suntec
	CQUE000088	Bomba de gasóleo Danfoss
26	CQUE000056	Bobina de la electroválvula Suntec
	CQUE000089	Bobina de la electroválvula Danfoss
27	CQUE000054	Cable de la bobina de la electroválvula Suntec
	CQUE000124	Cable de la bobina de la electroválvula Danfoss
28	CQUE000004	Acoplamiento motor bomba
29	CEXT000307	Soporte del motor
30	CQUE000037	Motor
31	CQUE000040	Boquilla OD-S 0,60 - 80° (D3)
31	CQUE000053	Boquilla OD-S 0,65 - 60° (D3)
32	CQUE000061	Precalentador
33	CEXT000309	Tapa de línea
34	CQUE000149	Soporte de la fotocélula
35	CQUE000148	Fotocélula
36	CTOE000054	Tuerca de regulación línea
37	CTOR000006	Racor recto 4 x 2,7 M5

Secuencia de funcionamiento del control del quemador

La caja de control LMO del quemador Domusa Domestic incorpora un botón de rearme o reset muy útil. Este es el componente clave para reiniciar el control del quemador y para activar o desactivar las funciones de diagnóstico. El LED del botón de rearme tiene múltiples colores, y funge como un elemento indicador para el diagnóstico visual del funcionamiento y las averías.

Tanto el pulsador como el foco LED se localizan debajo de la cubierta translúcida del botón de rearme o reset. Durante el funcionamiento normal de la caldera y el quemador, los distintos estados de funcionamiento se indican en forma de códigos de color.
