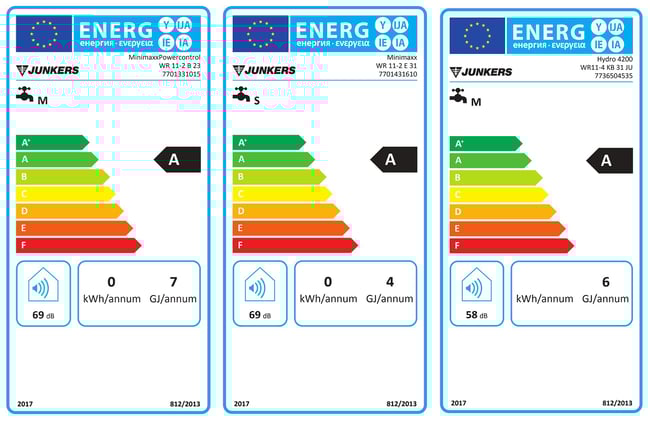

En el artículo de hoy de nuestro el blog te presentamos un despiece del calentador Junkers WR11. Vale la pena realizar un despiece de este calentador estanco con funcionamiento automático y piloto inteligente. Estas características representan un considerable ahorro de energía de cara a las normativas de diseño ecológico. Aunque se trata de un equipo cuya tecnología ya tiene algunos años (si lo comparamos con los nuevos calentadores Junkers), la gran robustez y duración de sus materiales, además de su eficiencia energética de etiqueta A en todos los casos, le han permitido seguir funcionando perfectamente y ser la fuente de agua caliente de muchas familias.
La línea Junkers WR11 es muy amplia e incluye una gran variedad de modelos (desde los WR11 propiamente dichos, hasta los Minimaxx, Hydro 4200 y Minimaxx Powercontrol). No obstante, casi todos comparten muchos de los repuestos. No son pocos los técnicos de calderas y calentadores, e incluso los usuarios, que andan en busca de un despiece del calentador Junkers WR11 y de documentación útil al respecto. Por eso, además de los enlaces a nuestra tienda, al final insertaremos también enlaces para descargar toda la documentación técnica oficial del Junkers WR11 disponible en el sitio web de la marca.
Suner te ofrece repuestos para calentador Junkers con envíos rápidos
Antes de continuar con los detalles del presente artículo, queremos poner a disposición de tu negocio nuestro extenso catálogo de repuestos Junkers para calentadores y calderas. Todo técnico, instalador, reparador o mantenedor de calentadores, calderas y quemadores, siempre necesita un abastecimiento ininterrumpido de piezas originales de calidad, que no le falle a lo largo del año. Remplazar componentes averiados forma parte de ofertar un buen servicio a los clientes. Para adquirir todos los repuestos que tu negocio necesite, cuenta siempre con nosotros.
Somos Distribuciones Suner, empresa española especialista en la distribución de repuestos para calderas y quemadores. Tenemos casi medio siglo de experiencia en este sector. Nuestro catálogo de venta está integrado por más de 30.000 referencias de recambios de todas las marcas del mercado de la calefacción y la generación de ACS. Y nuestro stock crece continuamente, porque nos mantenemos al día. Te ofrecemos piezas siempre originales y nuevas (nunca genéricas ni de segunda mano ni refaccionadas). Nuestra atención al cliente es realizada por personal especializado. En Suner sólo vendemos a profesionales y a personal acreditado. No vendemos al público en general. Te garantizamos un trato personalizado y entregas urgentes.
Si haces tu pedido antes de las 17.30 - 18.00 horas, recibirás tu compra antes de las 10.00 de la mañana del día siguiente, justo al inicio de la jornada laboral, sin costo adicional. En nuestro sitio web puedes ver los detalles de las condiciones de envío.
Tabla de despiece del calentador Junkers WR11
Aquí tienes el despiece del calentador Junkers WR11. Lo hemos presentado en forma de tabla, porque nos parece que de este modo la lista te resultará más organizado y más útil. Para cada repuesto del calentador hemos insertado su imagen identificativa (siempre que esté disponible), su nombre con el correspondiente enlace a la tienda de Suner, y finalmente el código Suner.
Debemos reiterar que es importante que el cliente nos aporte el código Suner de los repuestos para el calentador Junkers WR11 que necesite comprar. Eso facilita su localización dentro de nuestro stock, que es muy amplio y variado. La rápida localización de los recambios favorece la rapidez del envío de los recambios solicitados. Esto se cumple para todos los repuestos de calefacción que el cliente vaya a comprar en Suner, incluidos los repuestos para calderas Junkers y para calentadores Junkers de cualquier modelo.
Si necesitas un despiece del calentador Junkers WR275 6, sigue el enlace. Y si necesitas un despiece del calentador Junkers W135, revisa los artículos de nuestro blog, porque tenemos uno dedicado a ese equipo.
|
DESPIECE DEL CALENTADOR JUNKERS WR11 (CON ENLACES) |
||
|
IMAGEN |
NOMBRE Y ENLACE |
CÓDIGO SUNER |
|
|
JUN8700503052 |
|
|
|
JUN8707406104 |
|
|
|
JUN8702000234 |
|
|
|
JUN8702000235 |
|
|
|
JUN8707406102 |
|
|
|
JUN8738716328 |
|
|
|
7. SERPENTIN (INTERCAMBIADOR PRIMARIO) WR11 JUNKERS 8705406384 |
JUN8705406384 |
|
|
JUN8707202039 |
|
|
|
JUN8707207084 |
|
|
|
JUN8707207142 |
|
Vista lateral del despiece del calentador Junkers WR11
El siguiente esquema muestra una vista lateral (y frontal) de la estructura del calentador Junkers WR11, además de expresar sus dimensiones. Todas las medidas están dadas en milímetros. Luego del esquema numerado encontrarás la leyenda. Para todos los diagramas que vamos a presentar en este artículo, estamos tomando como referencia el manual del calentador Junkers WR11..B.../WR14..B.../WR18..B... Hacia el final de este artículo insertaremos el enlace a este manual y a los manuales de los otros modelos de la línea Junkers WR11.
Leyenda de la vista lateral del despiece
1) Carcasa
2) Abertura para fijar el equipo a la pared
3) Selector de temperatura
4) LED de control del estado de las baterías
5) Interruptor
6)LED de control de funcionamiento
7) Selector de potencia
8) Conexión de gas (Ø)
9) Collarín
10) Chimenea
11) Cuerpo de caldeo
12) Cuerpo de gas
13) Módulo de encendido
14) Compartimento para las pilas
Vista frontal del despiece del calentador Junkers WR11
El siguiente esquema muestra una vista frontal de la estructura interna del calentador Junkers WR11. Luego del esquema numerado encontrarás la leyenda.
Leyenda de la vista frontal del despiece
1) Quemador piloto
2) Bujía de encendido
3) Sonda de ionización
4) Cuerpo de caldeo
5) Quemador
6) Inyector
7a) Toma de presión en el quemador
7b) Toma de presión en la entrada de gas
8) Válvula de encendido lento
9) Venturi
10) Selector de temperatura
11) Cuerpo de agua
12) Cono de regulación
13) Estabilizador caudal de agua
14) Filtro de agua
15) Tubo de agua fría
16) Membrana
17) Microinterruptor
18) Válvula de gas principal
19) Tornillo de ajuste
20) Tubo de alimentación de gas
21) Filtro de gas
22) Caja de pilas
23) Tubo de agua caliente
24) Módulo de encendido
25) Led - control de funcionamiento
26) Interruptor
27) Led de control del estado de las baterías
28) Electroválvula servo
29) Selector de potencia
30) Válvula de gas
31) Electroválvula piloto
32) Inyector piloto
33) Tubo de gas piloto
34) Limitador de temperatura
35) Dispositivo de control de los gases quemados (sólo en los modelos S..9..)
Características del calentador Junkers WR11
El Junkers WR11 es un calentador a gas con tecnología estanca de encendido electrónico o piezoeléctrico. Incluye piloto y funciona mediante termopar. El encendido electrónico está comandado por un micro conmutador (microinterruptor) acoplado al cuerpo de agua. El mecanismo de encendido funciona automáticamente, accionado por una membrana que detecta los cambios de presión hidráulica siempre que se abre un grifo conectado a la red de agua caliente de la casa. Esto significa que no hay que apagar y encender el calentador para obtener el agua caliente. Siempre que se requiera agua caliente, se abre directamente el grifo y el calentador prenderá de manera automática.
El calentador Junkers WR11 (en los modelos WR11..B.../WR14..B.../WR18..B...) está diseñado con triple sistema de seguridad: mediante ionización, mediante un dispositivo que controla los gases de la combustión, y mediante un limitador de temperatura en el cuerpo de caldeo. Esto quiere decir que, si ocurre cualquier anomalía de temperatura o de humos, el equipo detiene su funcionamiento, lo cual representa un mayor grado de seguridad para la familia.
Es importante que para la instalación del calentador estanco de la línea WR11 se sigan las normas de seguridad estipuladas por las normativas actuales. Se requiere tomar en cuenta las distancias que hay que respetar entre la caldera y las demás superficies y equipos, así como la correcta instalación de la toma de aire y de la salida de humos, incluido el control de estanqueidad. Debido a la complejidad de estos procedimientos, el calentador WR11 sólo debe instalarlo y repararlo el personal cualificado.
Como decíamos hace un momento, el calentador Junkers WR11 es de tecnología estanca. La estanqueidad determina que la cámara de combustión del equipo permanezca herméticamente cerrada. Tanto la toma de aire para la combustión como la expulsión de los gases residuales de la misma, se realizan a través de tubos diseñados para tal fin, cuyas aberturas permanecen en todo momento fuera de la habitación donde esté instalado el calentador.
Al tratarse de un calentador con encendido electrónico, el Junkers WR11 utiliza 2 baterías de tipo R 20 de 1,5 volts. Hay que tomar en cuenta que uno de los problemas más frecuentes de arranque de este tipo de calentadores es que las pilas se encuentren gastadas sin que el usuario se dé cuenta. La solución para esto es, por supuesto, sustituir las pilas gastadas por pilas nuevas. Que las pilas sean realmente nuevas es importante. En ocasiones, aunque a las pilas les quede algo de carga y el encendido electrónico o piezoeléctrico haga el sonido de la chispa, la carga no es suficiente para que el equipo arranque realmente.
Otra cosa que puede ocurrir en este sentido, es que los contactos del compartimento para las pilas se hayan sulfatado. La solución para eso es pasarles una lija fina a los contactos hasta que queden limpios. Además es necesario revisar que la dirección de los polos de las pilas sea la correcta al instalarlas. Tal como se muestra en la ilustración, a diferencia de otros equipos, en este caso las pilas no se ponen de manera opuesta una con respecto a la otra, sino ambas con los polos en el mismo sentido.
Enlaces de descarga de la documentación del calentador Junkers WR11
Aquí te presentamos algunos útiles enlaces de descarga desde el sitio web oficial del grupo Bosch Termotecnia, del que Junkers forma parte desde hace mucho tiempo. Utiliza estos enlaces siempre que necesites descargarte manuales Junkers o Bosch, o si necesitas el manual de los modelos de calentador Junkers que hemos utilizado en este artículo, que han sido todos de la línea Junkers WR11..B.../WR14..B.../WR18..B....
En la actualidad, la web oficial de Junkers/Bosch pone a disposición de sus clientes y usuarios múltiples manuales para distintos modelos de la línea de calentadores Junkers WR11. Es una fortuna que la marca mantenga disponible la documentación de equipos relativamente antiguos. Todos los modelos WR11 son calentadores estancos con piloto de encendido electrónico, es decir, con piezoeléctrico accionado por pilas, como vimos un poco más arriba.
Aquí te ofrecemos los enlaces de descarga de los manuales de instalación de varios de ellos. El primer enlace es el del manual que específicamente hemos usado en el presente artículo (la línea Junkers WR11..B.../WR14..B.../WR18..B...), y los demás son de manuales WR11 de otras líneas:
- Manual de instalación del calentador Junkers WR11..B.../WR14..B.../WR18..B...
- Manual de instalación del calentador Junkers WR11 G.../WR14 G.../WR18 G... Hydropower
- Instrucciones de instalación y uso del calentador Junkers WR11..E.../WR14..E...
- Instrucciones de instalación y uso del calentador Junkers WR 11 -2 E.../WR 14 -2 E... Minimaxx
- Manual de instalación del calentador Junkers Hydro 4200 WR 11/14-4KB
- Instrucciones de instalación y uso del calentador Junkers WR10..B.../WR11..B...
- Manual de instalación del calentador Junkers WR 11 -2 .B../WR 14 -2 .B.. Minimaxx
- Buscador de documentación técnica del sitio web oficial de Bosch/Junkers
Si usas el último enlace de la lista anterior para acceder al Buscador de documentación técnica del sitio web oficial de Junkers Bosch, podrás leer otros tipos de documentación de los modelos del calentador Junkers WR11, tales como instrucciones para cambios de gas, hojas de producto, manuales breves, declaraciones de conformidad, normativas, etiquetas energéticas, etc.
Junkers es una empresa alemana especialista en calefacción y ACS desde hace mucho más de un siglo (127 años, para ser más exactos). La antigua empresa Junkers, que antes fabricaba aviones, hoy en día forma parte específicamente de la división del Grupo Bosch que se dedica a la fabricación de equipos y piezas de calefacción y agua caliente sanitaria.
La gran popularidad de las calderas Junkers (que algunos técnicos consideran una de las mejores marcas, si no es que la mejor) nos ha llevado a escribir varios artículos sobre esta marca, los cuales podrás consultar en este tu blog de Distribuciones Suner. Sin embargo, también hemos escrito sobre los calentadores de Junkers, que también son de gran calidad. Si necesitas información sobre fallos y códigos de error en calentadores Junkers, así como despieces de modelos y líneas de esta marca, no dejes de visitar los enlaces de artículos que te facilitaremos al final.
Muy a tono con el enfoque actual de la mayoría de las empresas comprometidas con un futuro mejor para el planeta, en el sitio web oficial de Junkers Bosch puede leerse: “Bosch y Junkers contribuyen de la mano en el desarrollo sostenible de la empresa”. A esto hay que sumarle que Bosch España ha sido una empresa especialmente innovadora en los procesos de producción, certificación y formación avanzada enfocados en el cuidado del medioambiente.
